Системы коммуникаций занимают огромный сектор в производстве. Трубопровод состоит из множества отдельных деталей, крепежа, изоляционного материала. Прочность и герметичность системы зависит от качества изготовления ее деталей, а также соответствия размеров.
Виды деталей
Прокладка трубопровода понадобится для проведения коммуникаций – газ, вода, канализация. Система укладывается под землей ниже точки промерзания грунта, детали трубопровода последовательно соединяются и подключаются к общей системе разветвленного трубопровода. Существуют небольшие системы, которые используются для частных домов, а также крупные – для производственных цехов, перерабатывающих заводов.

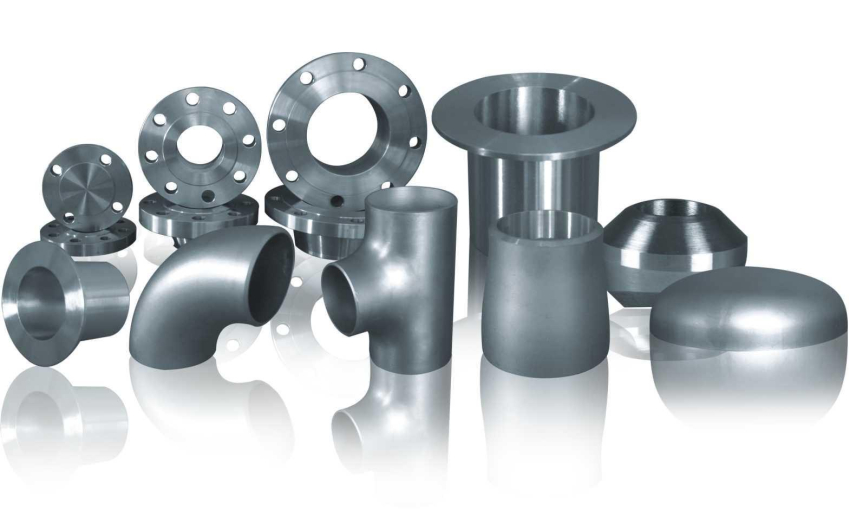

Детали трубопровода представлены огромным ассортиментом. Чтобы выбрать подходящие в каталоге, нужно знать, какие они бывают:
- Отвод гнутый. Бывает двух типов: ГО (изготавливается способом изгиба холодного металла) и ОГ (производство выполняется методом горячей обработки). Отводы предназначены для направления потока жидкости или газа в трубопроводе.
- Отвод крутоизогнутый ОКШ, ОКШС, ОСС. Штампованные детали отличаются более точными размерами, идеально совпадают с отверстиями других деталей, имеют низкую себестоимость. Сварные конструкции применяются в сложных разводках, требуют наличия профессиональных навыков для работы с ними.
- Тройник. Используется для многоканального распределения наполнителя в системе. К нему предъявляют повышенные требования по прочности, надежности крепления из-за повышенного давления на данном участке цепи. Выпускают тройники штампосварные ТШС, с накладкой ТСН, с решеткой для фильтрации содержимого ТШСР, универсальные ТСНР (включают накладку и решетку).
- Переход. Применяется при изменении диаметра трубы. Например, при врезании в другую систему, подключении к другим носителям. Переходники позволяют плавно перейти на новое сечение трубы без перекрывания потока. Различают концентрические (калибровка происходит по центру труб) и эксцентрические (выравнивание по нижней части трубопровода). Детали изготавливают штамповочным способом (ПШС, ЭПШС).
- Заглушка эллиптическая. Используется для запора потока и конечного перекрывания коммуникаций. Диаметр составляет от нескольких миллиметров до десятков сантиметров.
- Фланец (глухой, плоский, воротниковый). Применяется для соединения труб с помощью болтов.
- Фитинги. Соединения с резьбой не выделяют в отдельный класс элементов. Но они являются обязательной составляющей любых коммуникаций.
Для соединения отдельных компонентов в единую систему используют фланцы.
Классификация элементов трубопровода
Специалисты различают весь обширный ассортимент продукции для трубопровода по следующим параметрам:
- Наименование товара, тип конструкции. Зная точное название, можно легко найти его на сайте или в каталоге компании.
- Соответствие стандартам и нормам изготовления. Правила регулируют точный размер, материал изготовления, допустимые погрешности, инструкцию по сборке. Такой подход необходим для стандартизации всех коммуникаций, возможности подключения к единой системе и оптимального функционирования.
- Параметры исполнения. Регулируют особенности производства деталей, их соответствие техническим условиям для конкретной местности (внутри государства либо международное использование).
- Подконтрольность. Обозначения на отдельных элементах означают, что их монтаж осуществляется под строгим контролем и подлежит регулярному надзору.
Все детали трубопровода выпускаются согласно нормативам, должны соответствовать показателям прочности, износостойкости, долговечности. Только качественные элементы обеспечат доставку жидких и газообразных ресурсов без частых ремонтов.
