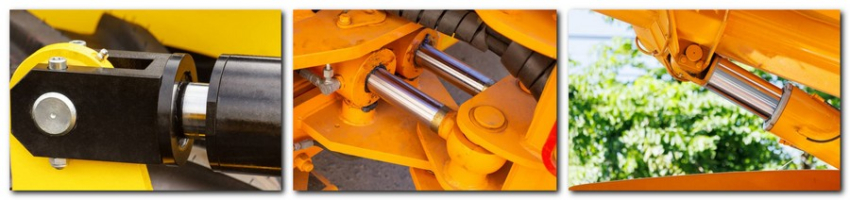

Гидроцилиндры – самый простой образец возвратно-поступательного двигателя. Конструкционно они состоят из цилиндрического корпуса, буксы, подшипника, штока, поршня, уплотнительных элементов и направляющей втулки. Гидроцилиндры трансформируют энергию сжатой жидкости, чаще всего гидравлического масла, в механическую энергию движения штока или корпуса. Диаметр корпуса гидравлического цилиндра прямо пропорционален той массе, которую он может поднять или передвинуть.

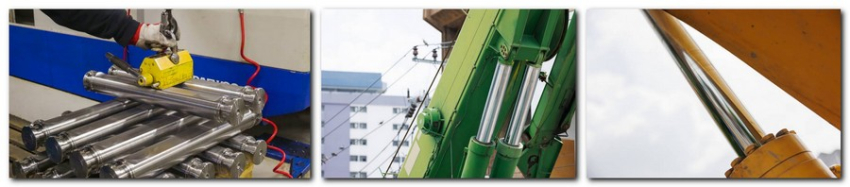

Соединение гидроцилиндра с корпусом рабочего механизма осуществляется через проушины или сферические элементы. Корпус и шток изготавливаются из конструкционной стали. Для штока используются специальные сорта стали, прошедшие термическую обработку, с защитным хромированием (марка 35, 45, 20 Г2, 40 Г2), а при сверх высоких механических нагрузках и высокой температуре – 38 ХМА, 40 ХМ, 40 Х2Н2МА и 38 ХГМ. Для моделей, работающих в условиях воздействия агрессивных химических соединений используется нержавеющая сталь марки 08 Х18Н10Т или 05 Х18Н10Т. Внешняя поверхность корпуса цилиндра защищается от коррозии при помощи порошковой краски.
Типы гидравлических цилиндров
Гидравлические цилиндры принято классифицировать на четыре основных типа:
- гидроцилиндры односторонние – шток или корпус движутся под действием гидравлического масла только в одном направлении;
- гидроцилиндры двухсторонние – движение штока или корпуса осуществляется в двух противоположных направлениях;
- телескопические гидроцилиндры – имеют телескопическое строение штока, могут быть как односторонними, так и двусторонними;
- дифференциальные гидроцилиндры – движение рабочего механизма осуществляется по дифференциальной схеме.
Где применяются гидравлические цилиндры?

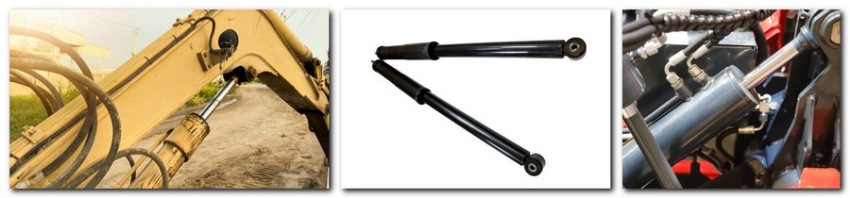

Гидроцилиндры входят в стандартную комплектацию погрузчиков, колесных и гусеничных кранов, бульдозеров, другой специальной техники. Они используются в следующих отраслях:
- промышленном, жилом и дорожном строительство;
- сельском хозяйстве;
- добывающей промышленности;
- пищевой и легкой промышленности;
- лесной и камнеобрабатывающей промышленности;
- коммунальном хозяйстве.
Главными техническими параметрами гидроцилиндров являются внутренний диаметр, ход поршня, диаметр штока, тип соединения, рабочее и максимальное давление гидравлического масла в системе.
